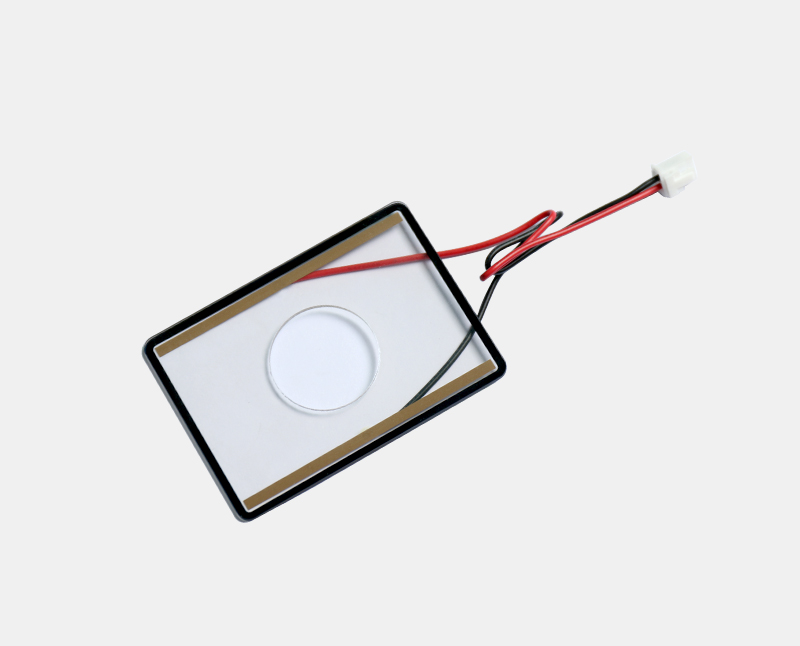

产品名称：ITO电加热玻璃（中心开孔）

产品特点

材质与发热原理：采用优质玻璃原片作为基材，表面镀有一层透明导电膜（ITO，主要成分为氧化锡SnO2）。通过边缘丝印的导电银浆电极连接电源，电流通过ITO膜时产生焦耳热，实现玻璃表面的均匀发热，有效起到蒸发雾气或融化冰霜的作用。

化学稳定性：具备优异的耐水、耐酸、耐碱腐蚀能力，长期使用不泛黄、不脱膜。

结构特点：

（中心开孔与圆角矩形）采用圆角矩形平片设计，厚度均匀。中心区域进行物理贯穿开孔，完美适配需要贴近或穿透安装的镜头模组或传感器；四周大R角设计消除了应力集中。

（丝印遮光框与平行电极）视窗区外围采用大面积高温黑色丝印工艺形成遮光边框，隐藏内部结构。上下边缘丝印有平行的导电银浆母线，确保区域电流分布均匀；

线束引出端配有端子并做了防拉脱处理。

加工工艺：开料 - CNC精雕（圆角外形及中心开孔） - 超声波清洗 - 镀ITO透明导电膜 - 丝印黑色遮光油墨及导电银浆电极 - 烘烤固化 - 焊接引线与端子 - 点胶固定 - 检验 - 包装。

尺寸与公差

外边缘尺寸：长×宽×厚：76×54×3.0mm

中心开孔尺寸：内径20mm

丝印内框尺寸：长×宽×厚：76×54×2.0mm

（无固定标准尺寸，可根据客户图纸或样板进行定制）

外围尺寸公差：±0.1mm

玻璃厚度公差：±0.05mm

开孔位置公差：孔径及孔位同心度需严控 ±0.1mm 以内

电学与热学性能参数（核心定制指标）

工作电压与功率：可根据客户设备要求定制（常见如12V~48V）。

表面发热温度：可调，通常可升至35℃-280℃（35℃左右用于日常除雾，更高温度用于严寒化冰）。

加热均匀性：平行电极设计配合面状ITO膜，确保加热区域同步升温，无局部过热。

透过率

光学性能：在具备加热功能的同时保持优良的透光性，黑色丝印边框能有效消除边缘杂散光，提高成像对比度。

可见光透过率：80% （因增加了透明导电膜和导电银浆电极，透光率较低）。

丝印区：完全不透光（黑色高温油墨）。

开孔区：完全透明（无玻璃阻挡）。

紫外/红外透过：在特定波段具有特定的透过和反射性能，具体要视ITO膜层厚度及工艺而定。

可靠性

耐候性极佳：采用整面ITO+电极导通，一般不存在局部断路现象，发热及功率稳定。

冷热冲击试验：在−40∘C~80∘C环境下，连续循环72小时，膜层及引线焊点不脱落、不起泡，外观无破裂。

补充设计说明（关于“中心开孔”）

开孔处的应力控制：物理贯穿开孔在CNC加工时，孔内壁必须经过精细的平磨和倒角。如果孔边缘留有微裂纹，在设备装配受力或冷热交替时极易从孔边开裂。

开孔与发热区域的平衡：由于中心开孔切除了一部分ITO膜，导致电流无法在中心穿过。

因此，上下平行的银浆电极和发热膜层的设计必须经过精确计算，以保证圆孔周围一圈的温度能快速升高，防止孔边起雾。

孔壁密封：如果该开孔处需要与内部镜头紧密贴合，孔内壁可能需要配合O型圈或点涂防水胶。

同时，孔边缘的ITO膜层必须被油墨完全覆盖保护，防止水汽侵蚀导致膜层脱落。
