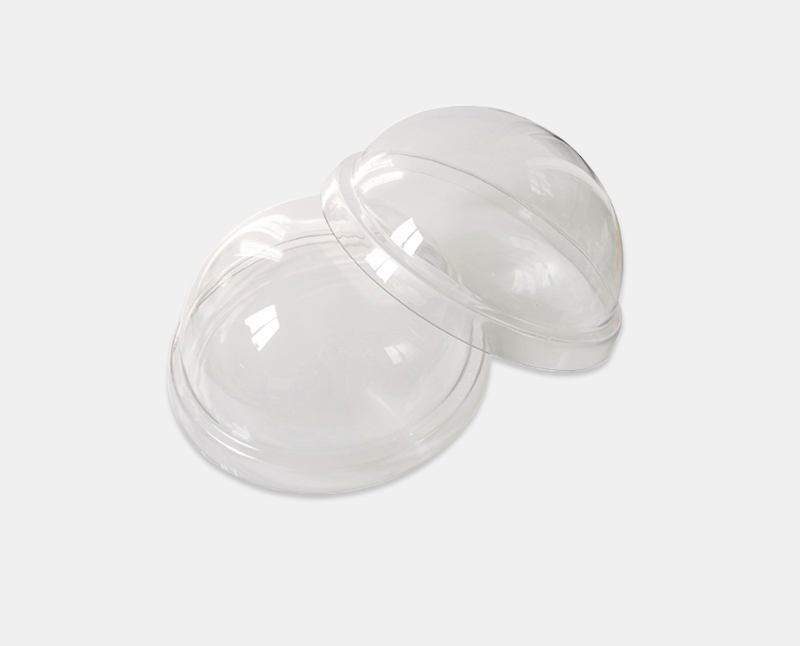

半球罩防爆玻璃(2)
无凹槽无磨砂半球罩玻璃是一种用于监控摄像头、光学传感器等设备的透明防护罩。

材质特点:采用K9光学玻璃,经精密研磨抛光,透光率高、成像清晰;耐水耐酸耐碱,长期使用不泛黄;表面硬度较高,抗划伤、耐温差。

形状特点:顶部为高精度光学球面,侧边为全透明直身裙边,可扩大侧向视野并避让内部镜头;底部无凹槽设计,整体结构更简洁,便于直接贴合设备外壳安装。

定制说明:外径、内径、高度及壁厚等尺寸可按图纸或样板定制。

产品详情

产品名称:无凹槽K9半球罩玻璃

产品特点

材质与安全性:采用K9光学玻璃原材料,从源头上保证了极佳的光学均匀性。通过精密研磨与抛光工艺处理,具备极高的表面硬度和抗冲击强度。

化学稳定性:具有优异的耐水、耐酸、耐碱腐蚀能力,长期使用不泛黄。

光学性能:透光率高达92%以上,光学失真率低,能确保内部摄像头获取清晰、无畸变的图像。

结构特点:

(顶部光学球面) 采用高精度的半球形曲面设计,表面经高抛光处理(球罩光面)。其曲率中心与内部镜头节点精准匹配,确保视场角内光线的高效穿过,有效控制球差。

(全透明直身位) 侧边为全透明圆柱形裙边(无磨砂处理),不仅提供了足够的内部镜头避让空间,还扩大了侧向视野范围,满足广角监控的需求。

加工工艺:开料 - CNC粗磨(内外球面及直身成型) - 精密研磨 - 抛光(内凹及外凸面) - 超声波清洗 - 边缘倒角 - 检验 - 包装。





尺寸与公差

外径尺寸:62mm

内径尺寸:56mm

总高度:52mm

壁厚:顶部:3mm,侧边:2mm

无底部凹槽

尺寸公差:外径及内径公差通常控制在±0.1mm以内。

壁厚公差:需严控在±0.1mm以内,以保证光学折射的一致性。

透过率

可见光透过率:≥92%(高透光率保证清晰的图像采集)。

紫外/红外透过:在可见光至近红外波段均有良好的透过性能。

硬度与强度

表面硬度:莫氏硬度为 6级,耐磨性是普通玻璃的3倍以上,抗划伤能力优秀。

抗热冲击:可承受 200℃ 的抗热冲击温差,耐受最高 800℃ 的高温,热膨胀系数适中,在极端环境温度下性能稳定。

中心点检测(防偏心):通过目视方格法(透过球罩观察标准棋盘格),检测球面顶部的偏心质量。确保方格无严重畸变,保证成像中心不偏移。

冷热冲击试验:在−40∘C∼80∘C环境下,连续循环72小时,玻璃外观不破碎、不开裂。

补充设计说明(关于“K9半球罩”)

偏心与光学畸变:必须保证内外球面的同心度,否则会导致球罩各区域的折射率不一致,在广角视野边缘形成明显的画面拉伸或形变。
