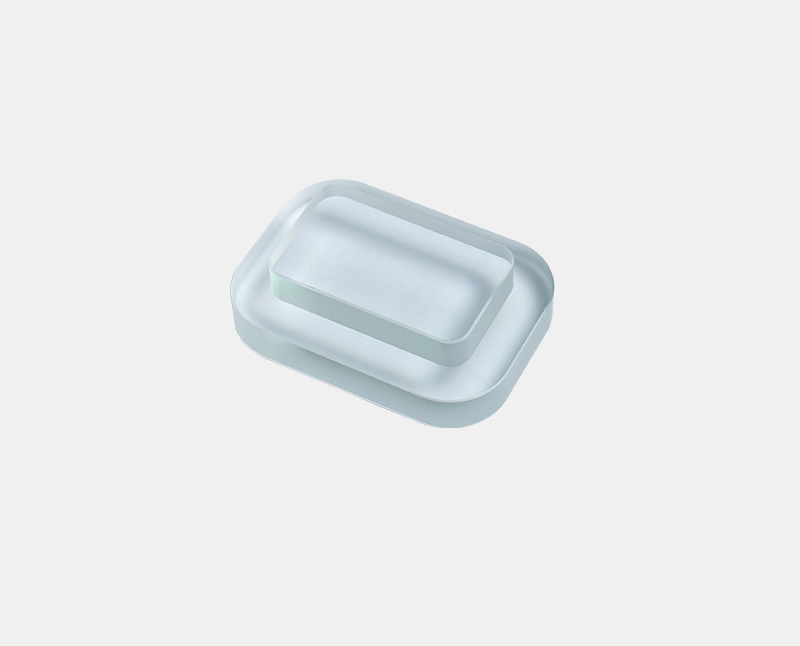

产品名称：阶梯双R角高铝防爆玻璃

产品特点

材质与安全性：采用高铝硅酸盐玻璃原片，通过独特的化学强化工艺（离子交换）处理。原料中不含镍，从源头上杜绝了普通物理钢化玻璃可能发生的自爆隐患。

结构特点：

（台阶设计）：采用CNC精雕工艺加工出明显的“台阶”结构。这种设计通常用于精准嵌合设备外壳，台阶面可作为密封面，或用于埋入设备内部。

（内外R角不同）外轮廓采用大R角以确保设备装配的平滑过渡与美观；内台阶视窗采用相对较小的R角，以保障最大的观测视野并精准匹配内部密封组件。

这种差异化R角设计能在保留矩形定位优势的同时，最大程度消除应力集中，提升整体防爆安全性能。

化学稳定性：具备优异的耐水、耐酸、耐碱腐蚀能力，适用于化工、高压机械等复杂环境。

加工工艺：开料 - 激光 - CNC精雕 - 超声波清洗 - 物理钢化 - 平磨 - 超声波清洗 - 测成像 - 镀膜 - 检验 - 覆膜 - 包装。

尺寸与公差

外边缘尺寸：长×宽×厚：65×52×5.0mm，R角半径：R20

内视窗尺寸：长×宽×厚：54×44×2.0mm，R角半径：R8

总厚度：7.0mm

台阶高度：2.0mm

中心视窗区厚度：7.0mm

外围边框厚度：5.0mm

（无固定标准尺寸，可根据客户图纸或样板进行定制。厚度可根据需求在2mm至20mm范围内定制）

外围尺寸公差：±0.1mm

玻璃厚度公差：±0.05mm

台阶深度公差：需严控在±0.05mm以内，以保证装配密封性。

透过率

可见光透过率：≥91%（高铝玻璃材质纯净，光学畸变极小，能提供极度清晰的观察视野）。

紫外/红外透过：在可见光至近红外波段具有良好的透过性能

硬度与强度

表面硬度：物理钢化处理后，表面硬度可达7-8H（莫氏硬度约6-7级），抗划伤能力极强。

机械强度：抗弯强度60∼240MPa，表面压缩应力可达≥1000MPa（远高于物理钢化），应力层深度≥40μm。

安全性

防爆等级：IK08等级。

安全设计：即便在极端情况下破裂，玻璃也会呈细小颗粒状，飞溅距离极短，能有效减少对人体的伤害。

热稳定性：软化点约750℃∼940℃，可承受650℃的高温，热膨胀系数适中，在高温高硬度环境中性能稳定。

冷热冲击试验：在-40℃~80℃环境下，连续循环72小时，玻璃外观不破碎。

盐雾测试试验：在中性盐雾环境下，连续测试10天，膜层无脱落现象。

补充设计说明（关于“双R角”）

1.这对CNC精雕的要求较高，通常需要使用不同直径的CNC刀具进行铣磨。加工顺序一般先开粗外轮廓，再精雕内台阶。内台阶的小R角如果太小（比如小于刀具直径），极易留下未切透的死角。

2.物理强化前需要特殊处理：由于内R角曲率较小（弯曲更急），在CNC磨边后，该处的微裂纹更容易在化学强化时导致炸裂。因此，内台阶R角的平磨抛光和倒角处理必须极度细腻。

这是决定这款双R角高铝玻璃良品率的核心工艺环节。
