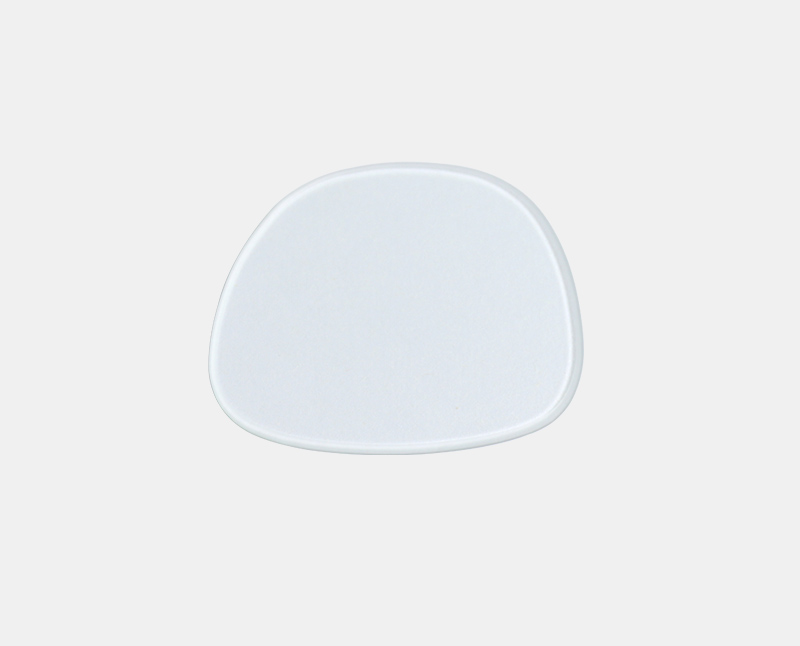

盾形白片
盾形白片是一种用于特定设备视窗、异形安装槽位等场景的未镀膜光学玻璃片。

材质特点:采用优质光学玻璃原片,内部成分均匀,透光性好;耐水耐酸耐碱,长期使用不泛黄;无膜层,不存在老化脱落隐患。

形状特点:采用上窄下宽的盾形(拨片形)平片设计,四周全圆弧过渡,无锐角,可完美适配特定的异形安装槽位并消除边缘应力集中;边缘经精磨倒角处理,防崩边,装配安全。

定制说明:外形轮廓、厚度等可按图纸或样板定制。

产品详情

产品名称:盾形白片

产品特点

材质与安全性:采用优质光学玻璃原片(白片,未镀膜)为基材。材质内部成分均一,无气泡、无结石,具备优异的光学均匀性和机械强度。

化学稳定性:具备优异的耐水、耐酸、耐碱腐蚀能力,长期使用不泛黄、不失透。

光学性能(纯净透射):表面经过精密抛光,未镀膜状态下可见光透过率约为91%(受表面反射影响)。

纯白片状态无膜层老化脱落隐患,光线直线穿透,适合对透光率有基础要求的设备。

结构特点:

(盾形不对称轮廓)采用上窄下宽的盾形(拨片形)平片设计,无通孔,无台阶落差。

四周全部采用圆滑弧线过渡,无任何锐角。这种非对称且全圆角的轮廓能完美适配特定的异形安装槽位,同时最大程度消除了边缘的应力集中。

(精密CNC与边缘处理)全轮廓采用CNC精密加工成型。

由于上下圆弧的曲率半径不同,加工时各弧线交接处均经过精磨及微倒角处理,以消除切割产生的微裂纹,防止装配受压时崩边。

加工工艺:开料 - CNC精雕(异形切割) - 倒边 - 钢化 - 超声波清洗 - 检验 - 包装。



尺寸与公差

外边缘尺寸:最大长×最大宽×厚度:67×65×3.0mm

(无固定标准尺寸,可根据实际图纸或样板进行定制)

外围尺寸公差:±0.05mm(光学件通常公差极严)

玻璃厚度公差:±0.05mm

轮廓度公差:盾形外轮廓的轮廓度需严控在 ±0.05mm±0.05mm 以内,确保装配贴合度。

光学性能

可见光透过率:约91%(未镀膜白片,视具体玻璃牌号而定)。

折射率:视选用的光学玻璃材质(如K9等)而定。

表面面型:面型精度高,表面平整光洁,无严重光学畸变。

硬度与强度

表面硬度:经钢化处理后,铅笔硬度可达8H(玻璃本身莫氏硬度约5-6级),日常擦拭不易划伤。

机械强度:具备良好的抗压强度。全圆弧设计使其受力较均匀,但由于上下宽度不对称,在侧向受压时重心略有偏移,需保证装配时的受力面平整

可靠性

耐候性极佳:纯玻璃基材,无膜层脱落风险。

冷热冲击试验:在-40℃~80℃环境下,连续循环72小时,镜片外观不破裂、不失透。

补充设计说明(关于“盾形镜片”)

不对称重心的装配影响:该镜片上窄下宽,重心偏向底部。在设备组装或震动环境中,如果仅靠边缘卡槽固定,较窄的顶部可能会产生微小晃动。

建议在较窄的顶部区域增加点胶或使用弹片压紧,确保镜片在设备中稳固。

全圆弧边缘的抛光:虽然全圆弧设计消除了直角应力,但CNC切割后的边缘如果粗糙,在钢化前极易因微裂纹扩展而炸裂。

因此,异形边缘的精磨抛光质量直接决定了该产品的钢化良率。
