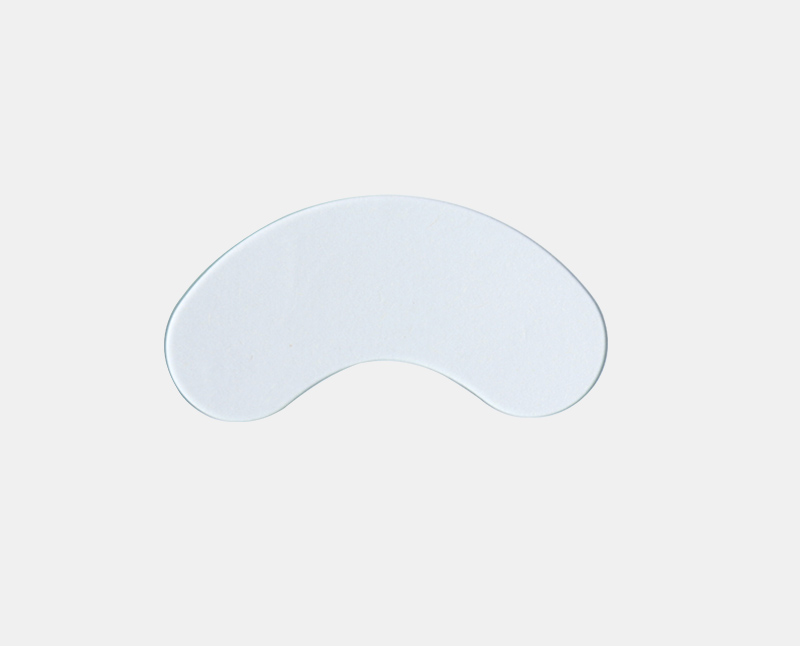

弯月形白片
弯月形白片是一种用于特定设备视窗、避开内部圆柱形组件等场景的未镀膜光学玻璃片。

材质特点:采用优质光学玻璃原片,内部成分均匀,透光性好;耐水耐酸耐碱,长期使用不泛黄、不失透;无膜层,不存在老化脱落隐患。

形状特点:采用独特的弯月形(一侧外凸、一侧内凹)非对称平片设计,无通孔,可完美贴合特定圆柱形镜筒外壁或避开设备内部干涉组件;边缘及内外弧线经精磨倒角处理,减少应力集中,装配更安全。

定制说明:外形轮廓、内外弧半径及厚度等可按图纸或样板定制。

产品详情

产品名称:弯月形白片

产品特点

材质与安全性:采用优质光学玻璃原片(白片,未镀膜)为基材。材质内部成分均一,无气泡、无结石,具备优异的光学均匀性和机械强度。

化学稳定性:具备优异的耐水、耐酸、耐碱腐蚀能力,长期使用不泛黄、不失透。

光学性能(纯净透射):表面经过精密抛光,未镀膜状态下可见光透过率约为91%(受表面反射影响)。

纯白片状态无膜层老化脱落隐患,光线直线穿透,适合对透光率有基础要求的设备。

结构特点:

(弯月形不对称轮廓)采用独特的弯月形(一侧外凸、一侧内凹)设计,无通孔。

这种非对称轮廓能完美贴合特定圆柱形镜筒的外壁,或用于避开设备内部的其他干涉组件。厚度均匀,无台阶落差。

(精密CNC与边缘处理)全轮廓采用CNC精密加工成型。由于内凹弧线的曲率变化较大,加工时边缘及内外弧线交点均经过精磨及微倒角处理,以消除切割产生的微裂纹与应力集中,防止装配受压时崩边。

加工工艺:开料 - 激光切割 - 倒安全边 - 钢化 - 超声波清洗 - 检验 - 包装



尺寸与公差

外边缘尺寸:最大长×最大宽×厚度:66×37×3.0mm

内凹弧半径:R30

外凸弧半径:R30

(无固定标准尺寸,可根据实际图纸或样板进行定制)

外围尺寸公差:±0.05mm(光学件通常公差极严)

玻璃厚度公差:±0.05mm

轮廓度公差:弯月形内外弧线的轮廓度需严控在±0.05mm以内,确保贴合精度。

光学性能

可见光透过率:约91%(未镀膜白片,视具体玻璃牌号而定)。

折射率:视选用的光学玻璃材质(如K9等)而定。

表面面型:无严重光学畸变,表面平整。

硬度与强度

表面硬度:视玻璃材质而定(普通光学玻璃莫氏硬度约5-6级),日常擦拭不易划伤。

机械强度:具备良好的抗压强度,但内凹弧线的最窄处(即“腰部”)抗侧向冲击能力相对较弱,需谨慎受力。

可靠性

耐候性极佳:纯玻璃基材,无膜层脱落风险。

冷热冲击试验:在 - 40~℃ ~ 80℃环境下,连续循环72小时,镜片外观不破裂、不失透。

补充设计说明(关于“弯月形镜片”)

内凹弧线的应力控制:弯月形最核心的加工难点在于内凹的那条弧线。

CNC切割内凹面时,刀具受力与外侧不同,极易在“腰部”最窄处产生微裂纹。

因此,内凹弧面的研磨和倒角必须极其轻柔且平滑。

装配避让设计:这种形状通常是为了避让圆柱形结构。

在设备组装时,内凹弧面会紧密贴合另一个圆柱体。需要在内凹面与圆柱体之间垫一层极薄的缓冲垫,如特氟龙垫片,避免硬碰硬导致玻璃“腰部”断裂。
