产品名称：ITO电加热玻璃（圆形全透明）

产品特点

材质与发热原理：采用优质玻璃原片作为基材，表面镀有一层透明导电膜（ITO，主要成分为氧化锡SnO2）。通过边缘丝印的导电银浆电极连接电源，电流通过ITO膜时产生焦耳热，实现玻璃表面的均匀发热，有效起到蒸发雾气或融化冰霜的作用。

化学稳定性：具备优异的耐水、耐酸、耐碱腐蚀能力，长期使用不泛黄、不脱膜。

光学性能：全透明视窗设计，无任何黑色遮光油墨遮挡，透光率一般为78%-87%，在提供加热功能的同时，确保视窗内部图像清晰可见，提供100%的无死角视野。

结构特点：

（圆形平片）采用完美的圆形平片设计，厚度均匀，轴向对称。无应力集中点，非常适合嵌入圆筒形外壳、圆形镜头底座或半球形设备中。

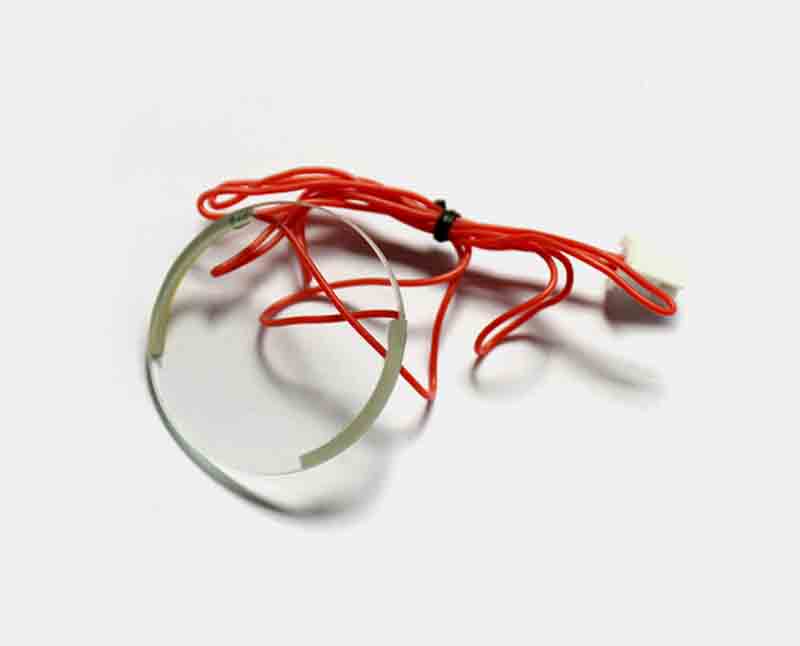

（对称弧形电极与防拉结）边缘丝印采用对称的弧形（月牙形）导电银浆电极，完美匹配圆形轮廓，确保电流在圆形膜面上均匀分布，发热无死角。红色多芯线束配有白色端子，并在引出端进行了扎带固定与应力释放处理。

加工工艺：开料 - CNC精雕（圆形切割及边缘倒角） - 超声波清洗 - 镀ITO透明导电膜 - 丝印弧形导电银浆电极 - 烘烤固化 - 焊接引线与端子 - 线束固定 - 检验 - 包装。

尺寸与公差

外边缘尺寸：直径×厚度：55×3.0mm

（无固定标准尺寸，可根据客户图纸或样板进行定制）

外围尺寸公差：±0.1mm

玻璃厚度公差：±0.05mm

电学与热学性能参数（核心定制指标）

工作电压与功率：可根据客户设备要求定制（常见如12V或24V）。

表面发热温度：可调，通常可升至35℃-280℃（35℃左右用于日常除雾，更高温度用于严寒化冰）。

加热均匀性：对称弧形母线走线，强迫电流均匀铺满整个圆形区域，中心与边缘温差极小。

透过率

可见光透过率：80%（全透明视窗，视线无遮挡）。

边缘电极区：透光率略低（可见银色/淡黄色弧形导电银浆线）。

可靠性

耐候性极佳：面状ITO发热，功率稳定，无局部断路风险。

冷热冲击试验：在−40∘C~80∘C环境下，连续循环72小时，膜层及引线焊点不脱落、不起泡，外观无破裂。

补充设计说明（关于圆形与裸电极装配）

弧形电极的必要性：对于圆形加热玻璃，如果使用直线电极，会导致圆形上下两端过热，左右两端不热。

弧形电极的设计是圆形加热玻璃保证温度均匀性的核心工艺，其弧度必须与玻璃外圆完美同心。
