PDS加热玻璃

您当前位置:

首页

»

产品中心

»

加热玻璃

»PDS加热玻璃

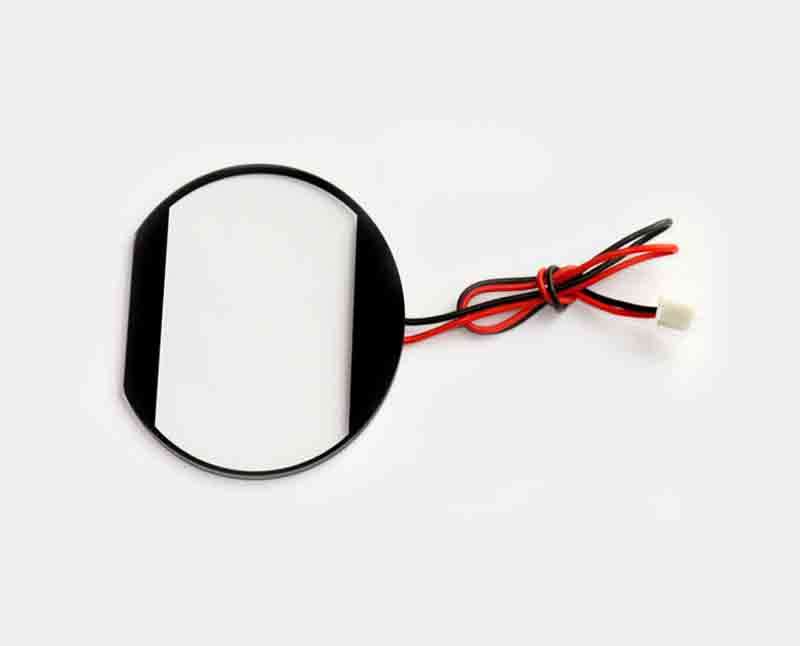

PDS加热玻璃(圆外框矩形视窗)
PDS电加热玻璃是一种用于圆形外壳搭配矩形传感器等特殊设备视窗的防雾除霜玻璃。

材质特点:采用PDS丝印导电发热丝工艺,发热丝被绝缘油墨完全包裹,耐候性佳、功率稳定;视窗区无膜层阻挡,透光率高,便于后续进行AR/AF等镀膜处理。

形状特点:采用“外圆内方”的异形平片设计,正圆形外轮廓搭配中心超大矩形视窗,上下无边框,可完美适配圆形外壳包裹矩形传感器的结构;发热丝集中在左右两侧形成弓形发热区,通过特殊布线平衡电阻,确保热量均匀穿透大视窗,防止中间出现加热盲区;线束引出端带打结防拉扯处理,连接更可靠。

定制说明:尺寸、厚度、视窗大小及电压功率等可按图纸或样板定制。

产品详情

产品名称:PDS电加热玻璃(圆外框矩形视窗)

产品特点

材质与发热原理:采用优质玻璃原片作为基材,表面丝印导电银浆线路(发热丝)。端子电源线接通电源后,电流通过导电线路电阻产生热量。热量通过热传导、对流和辐射传递至玻璃表面,实现蒸发雾气或融化冰霜。

相比ITO整面镀膜,PDS工艺在中大功率及中小尺寸定制上具有极高的稳定性和成本优势。

化学稳定性:具备优异的耐水、耐酸、耐碱腐蚀能力。由于发热丝被绝缘油墨完全包裹保护,耐候性极佳,发热及功率极其稳定。

光学性能:中心视窗区为完全透明状态(无膜层),透光率极高(与玻璃基材相关)。

极其适合在视窗区进行二次表面处理(如AR减反射、AF防指纹镀膜),进一步提升光学性能

结构特点:

(外圆内方异形设计)采用正圆形外轮廓,中心留出超大矩形视窗。上下无边框,完美适配圆形外壳包裹矩形传感器的特殊设备结构。

(左右弓形发热区与避孔布线)受限于上下无边框,大面积黑色绝缘保护油墨及PDS导电发热丝集中在左右两侧,形成对称的弓形区域。

发热丝采用竖向/环向排布,平衡电阻,确保热量从两侧向中间巨大视窗均匀辐射。

(右侧防拉脱出线)右侧引出红黑双芯导线,带有白色端子。

导线根部进行了打结防拉扯处理,有效保护内部脆弱的焊盘,提升装配可靠性。

加工工艺:开料 - CNC精雕(正圆形外轮廓及矩形视窗成型) - 超声波清洗 - 丝印导电发热丝 - 丝印绝缘保护油墨(遮光黑边) - 烘烤固化 - 焊接引线与端子 - 检测电阻/电压/功率 - 测发热温度 - 打结固定 - 检验 - 包装。



尺寸与公差

外边缘尺寸:外径×厚度:59×3.0mm

视窗尺寸:最大长59mm宽41mm

视窗上下边缘距:41mm

(无固定标准尺寸,可根据客户图纸或样板进行定制)

外围尺寸公差:±0.1mm

玻璃厚度公差:±0.05mm

视窗居中公差:矩形视窗需与圆形外框严格对称,公差需严控在±0.1mm以内。

电学与热学性能参数(核心定制指标)

工作电压与功率:可根据客户设备要求定制(可通过调整发热丝的长度、粗细及电阻,匹配12V、48V等不同电压)。

表面发热温度:可调,通常可升至35℃-280℃。

加热均匀性:PDS发热丝位于视窗外围,温度由外向内扩散。在加热初期外围温度会比视窗中心稍高(受热传导距离影响),持续加热后整面温度趋于一致。

恒温工作:产品持续加热,达到设计的温度后即可进入恒温工作状态。

透过率

视窗区透过率:91%(无ITO膜层阻挡)。

丝印区:完全不透光(黑色绝缘保护油墨)。

可靠性

耐候性极佳:采用整面丝印导电银浆线路,一般不存在局部断路现象,发热及功率稳定。

冷热冲击试验:在−40∘C~80∘C环境下,连续循环72小时,膜层及引线焊点不脱落、不起泡,外观无破裂。

补充设计说明(关于超大视窗的加热盲区与装配)

热量汇聚与盲区规避:这是该产品最大的技术难点。因为视窗特别宽大,如果只靠左右两侧发热,中间区域极易变成“加热盲区”导致除不掉雾。

工程师在设计内部线路时,通常会加大两侧的发热功率,或者采用特殊的长路径电阻设计,强迫热量穿透整个大视窗。

上下截断边的应力控制:矩形视窗的上下边直接切到了圆形外轮廓,形成极窄的玻璃边缘。

这部分的CNC精雕和磨边必须极其精细,一旦有微裂纹,在受热膨胀时极易从最窄处开裂。设备装配时,也需避免压板直接受力于上下极窄边。
