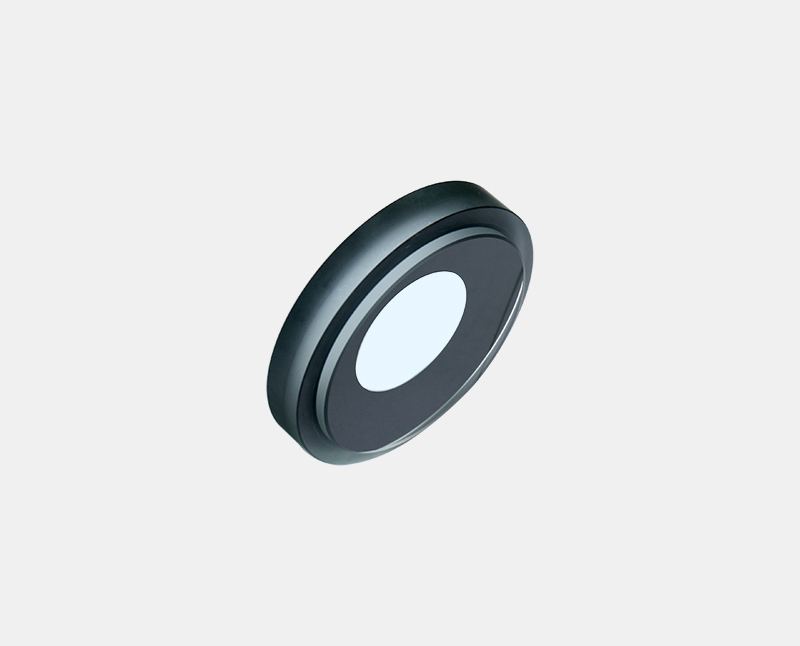

阶梯视窗超白防爆玻璃(2)
阶梯视窗超白防爆玻璃是一种用于工控、医疗及精密仪器视窗等场景的特种安全玻璃。

材质特点:采用超白玻璃原片,经物理钢化处理,强度高、抗冲击;耐水耐酸耐碱,适应频繁消毒环境;透光率高,成像清晰无色差;表面的黑色丝印采用高温烧结陶瓷油墨,耐刮擦、不掉色。

形状特点:圆形外轮廓,中心视窗向上抬升形成凸台,可精准嵌合设备内部组件,外围平齐边框作为安装基准与密封面;外围边框及台阶侧壁采用大面积高温丝印遮光,能完美隐藏内部安装痕迹并消除边缘杂散光,仅留出中心高透光视窗,防眩光效果好。

定制说明:尺寸、厚度、台阶深度及丝印视窗大小可按图纸或样板定制。

产品详情

产品名称:阶梯视窗超白防爆玻璃(2)

产品特点

材质与安全性:采用超白玻璃原片(含铁量≤0.015%),从源头上杜绝了普通玻璃可能发生的自爆隐患。通过物理钢化工艺处理,具备极高的表面压应力和抗冲击强度。

化学稳定性:优异的耐水、耐酸、耐碱腐蚀能力,适应工控、医疗等频繁消毒环境。

涂层兼容性:表面可进一步进行AR(减反射)、AG(防眩光)、AF(防指纹)等镀膜处理。

结构特点:

(圆形中心抬升阶梯) 采用完美的圆形外轮廓,中心视窗区域向上抬升形成凸台。凸起部分能精准嵌合设备内部组件,外围平齐的边框(底面)作为安装基准与密封面,受力均匀且结构稳定。

(高温丝印工艺)采用除中心视窗外的全面积高温丝印工艺。黑色陶瓷油墨覆盖了外围边框表面以及台阶的侧壁。

这种大面积的遮光设计不仅能完美隐藏设备内部的胶水、螺丝等安装痕迹,还能彻底消除边缘杂散光在玻璃内部的反射(防眩光),仅留出中心的高透光视窗。

加工工艺:开料 - 激光 - CNC精雕 - 超声波清洗 - 高温丝印 - 物理钢化 - 平磨 - 超声波清洗 - 测成像 - 检验 - 覆膜 - 包装。



尺寸与公差

外边缘尺寸:直径×厚度:74×5.0mm

内台阶尺寸:直径×厚度:58×1.0mm

内视窗尺寸(透光区):直径:42mm

总厚度:6.0mm

台阶深度:1.0mm

中心视窗区厚度:6mm

外围边框厚度:5mm

(无固定标准尺寸,可根据客户图纸或样板进行定制。厚度可根据需求在2mm至20mm范围内定制)

外围尺寸公差:±0.1mm

玻璃厚度公差:±0.05mm

台阶深度公差:需严控在±0.05mm以内,以保证装配密封性。

丝印与中心视窗区偏心公差:内外圆同心度需严控在±0.1mm以内。

透过率

可见光透过率:≥91%(超白玻璃材质纯净,光学畸变极小,中心视窗提供极度清晰的观察视野)。

无“绿边”与色差:对绿色波段吸收极少,大尺寸或拼接安装时颜色高度统一,无泛绿现象。

成像清晰无畸变:材质内部成分均一,配合精密加工,用作视窗时不会产生反光色偏或画面畸变。

成像测试:采用40倍机芯,机芯到图卡的距离为8米,玻璃镜片放置在离机芯可视区域1.5cm处,

放置玻璃镜片的测试图卡跟未放在玻璃镜片的测试图卡对比,成像清晰度完全一致。

紫外/红外透过:在可见光至近红外波段具有良好的透过性能。

硬度与强度

表面硬度:物理钢化处理后,表面硬度可达9H(莫氏硬度约6-7级),抗划伤能力极强。。

机械强度:抗弯强度60∼240MPa,表面压缩应力可达≥1000MPa(远高于物理钢化),应力层深度≥40μm。

防爆等级:IK08等级。

抗冲击跌落测试:依据抗冲击测试规范,采用500g钢球,从1000mm高度进行自由落体冲击,对玻璃进行连续3次跌落测试。

测试后,玻璃保持完整,不破裂、无裂纹、无贯穿性损伤,展现出优异的抗冲击和抗动态载荷能力。

热稳定性:软化点约750℃∼940℃,可承受650℃的高温,热膨胀系数适中,在高温高硬度环境中性能稳定。

油墨附着力测试(百格法):使用百格刀在丝印油墨表面划出网格,使用专用测试胶带贴紧后快速剥离。

测试后,切口边缘光滑,网格内无油墨脱落。

补充设计说明

丝印与台阶的“先后顺序”:由于丝印油墨需要经过 600℃以上的高温烧结 才能与玻璃永久结合,这一温度远高于物理钢化的温度。

因此,整个加工逻辑必须是:先CNC精雕出台阶 → 进行丝印并高温烧结 → 最后进行物理钢化。

如果先钢化再丝印,高温会破坏玻璃的表面压应力,导致防爆性能失效。

立面丝印的挑战:侧壁上进行均匀的丝印需要专门的夹具和转印技术,并且要保证油墨在直角/弧角过渡处不堆积、不断线,这对厂家的丝印工艺要求极高。

应力控制与避空:台阶的内阴角在CNC挖槽后必须进行倒角(如R0.5)和平磨抛光,防止应力集中。

此外,如果设备是用压板固定,中心凸台的边缘需要预留微小的“丝印避空位”(无油墨区),防止压板刮擦油墨导致脱落。
