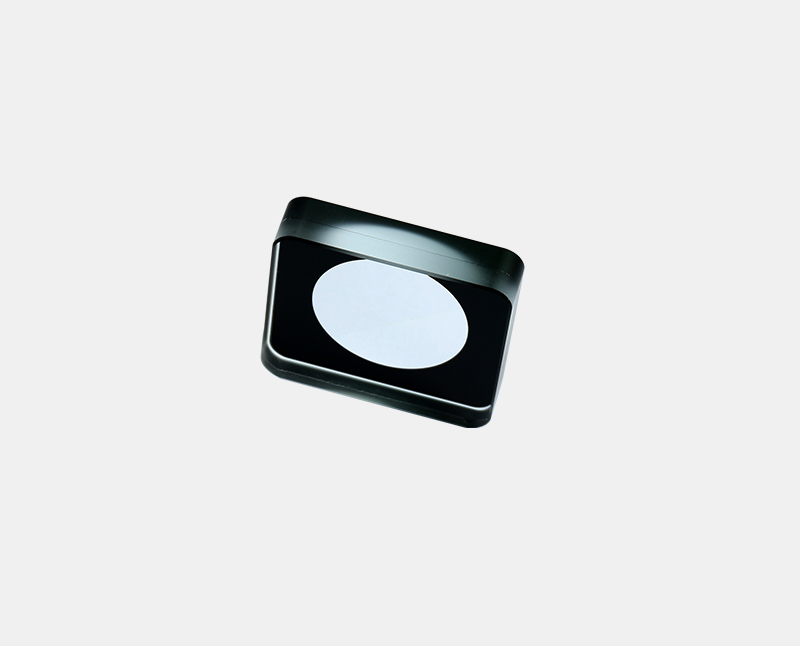

矩形超白防爆玻璃
矩形超白防爆玻璃是一种用于工控、医疗及光学仪器等设备视窗的特种安全玻璃。

材质特点:采用超白玻璃原片,经物理钢化处理,强度高、抗冲击;耐水耐酸耐碱,适应频繁消毒环境;透光率高,成像清晰无色差;表面的黑色丝印采用高温烧结陶瓷油墨,耐刮擦、不掉色。

形状特点:采用圆角矩形平片设计,大R角无台阶,平整底面便于压板或背胶安装;丝印采用“外方内圆”设计,矩形外框利于设备面板精准定位,圆形透光区契合光学镜头视野;外围黑边可遮挡内部结构并防眩光,油墨层还能增加摩擦力防止密封圈打滑。

定制说明:尺寸、厚度及丝印视窗大小可按图纸或样板定制。

产品详情

产品名称:矩形超白防爆玻璃

产品特点

材质与安全性:采用超白玻璃原片(含铁量≤0.015%),从源头上杜绝了普通玻璃可能发生的自爆隐患。通过物理钢化工艺处理,具备极高的表面压应力和抗冲击强度。

化学稳定性:优异的耐水、耐酸、耐碱腐蚀能力,适应工控、医疗等频繁消毒环境。

涂层兼容性:表面可进一步进行AR(减反射)、AG(防眩光)、AF(防指纹)等镀膜处理。

结构特点:

(圆角矩形平片) 采用带大R角的矩形外轮廓,整体为无台阶平片结构,厚度均匀一致。大R角设计消除了直角处的应力集中;平整的底面非常适合通过压板、卡槽或背胶直接贴合安装。

(高温丝印工艺)烧结黑色陶瓷油墨,形成遮光边框。

方形的外框有利于在设备面板上精准定位,而圆形的视窗则能提供最符合光学镜头特性的观察视野。

外围黑边能有效遮挡设备内部安装结构,并吸收边缘杂散光防止眩光;中心高透光区域精准限定观察视野。

加工工艺:开料 - 激光 - CNC精雕 - 超声波清洗 - 高温丝印 - 物理钢化 - 平磨 - 超声波清洗 - 测成像 - 检验 - 覆膜 - 包装。



尺寸与公差

外边缘尺寸:长×宽×厚:56×54×8mm

外轮廓R角半径:R10

内视窗尺寸(透光区):内径:40mm

(无固定标准尺寸,可根据客户图纸或样板进行定制。厚度可根据需求在2mm至20mm范围内定制)

外围尺寸公差:±0.1mm

玻璃厚度公差:±0.05mm

丝印视窗偏心公差:丝印内外圆同心度需严控在±0.1mm以内。

透过率

可见光透过率:≥91%(超白玻璃材质纯净,光学畸变极小,中心视窗提供极度清晰的观察视野)。

无“绿边”与色差:对绿色波段吸收极少,大尺寸或拼接安装时颜色高度统一,无泛绿现象。

成像清晰无畸变:材质内部成分均一,配合精密加工,用作视窗时不会产生反光色偏或画面畸变。

紫外/红外透过:在可见光至近红外波段具有良好的透过性能。

硬度与强度

表面硬度:物理钢化处理后,表面硬度可达9H(莫氏硬度约6-7级),抗划伤能力极强。。

机械强度:抗弯强度60∼240MPa,表面压缩应力可达≥1000MPa(远高于物理钢化),应力层深度≥40μm。

防爆等级:IK08等级。

抗冲击跌落测试:依据抗冲击测试规范,采用500g钢球,从1000mm高度进行自由落体冲击,对玻璃进行连续3次跌落测试。

测试后,玻璃保持完整,不破裂、无裂纹、无贯穿性损伤,展现出优异的抗冲击和抗动态载荷能力。

热稳定性:软化点约750℃∼940℃,可承受650℃的高温,热膨胀系数适中,在高温高硬度环境中性能稳定。

油墨附着力测试(百格法):使用百格刀在丝印油墨表面划出网格,使用专用测试胶带贴紧后快速剥离。

测试后,切口边缘光滑,网格内无油墨脱落。

补充设计说明(关于“外方内圆”丝印制版)

丝印制版与对齐:这种“外方内圆”的视窗,丝印网版制作时必须同时考虑矩形外框的定位和圆形视窗的对中。

通常会在玻璃边缘预留丝印对位Mark点,或者在CNC切割时利用外轮廓直边进行机械靠边定位,确保黑边四周宽度均匀,圆形视窗不偏心。

平片密封与装配:印有陶瓷油墨的表面能为胶水提供比纯玻璃更好的附着力和摩擦力,不易发生位移。

应力控制:矩形玻璃虽然做了大R角,但在CNC切割后,四个R角依然需要极其精细的平磨,防止在后期钢化或受压时从角部开裂。

物理钢化后,边部的压应力是保障其承受IK08以上冲击的关键。
